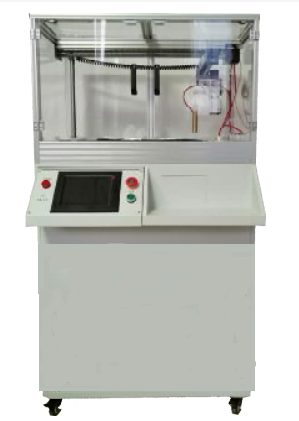

BND-50型薄膜電極法50點自動耐電壓強度測試儀

（電極法 50 點自動完成、電極法手動移點、元件法）

BND-50型薄膜電極法50點自動耐電壓強度測試儀主要電工薄膜（光膜和金屬膜）的耐電壓強度測試?？梢杂糜诠饽つ蛪簩?shí)驗，也可以用于金屬膜耐壓實驗，該儀器應采用電極三軸自動定點移動系統、工業級 8 寸高分辨率彩色液晶觸摸屏進行操作，具有自動測試、自動穩壓、自動處理試驗結果等功能?？刂平缑婧?jiǎn)潔美觀，操作極為方便，可與計算機聯網操作，自動統計、自動存儲、自動打印。本機具備多重保護功能，如過壓、過流、接地保護，試驗平臺門開啟保護等，充分考慮了操作人員及設備的安全性。50 點試驗自動完成，中間無需人工介入。

一、符合規范：

GB/T13542.3-2006 和 GB/T13542-2009 標準中規定的電氣強度試驗儀器的技術要求。

二、主要功能：

1．開機調壓器回零、高壓回路分閘；

2．電壓可設定（通過觸摸屏和計算機均可，kV 精確到小數點后 2 位）；

3．跳閘電流可設定（通過觸摸屏和計算機均可，mA 精確到整數個位）；

4．升壓速度可設定（通過觸摸屏和計算機均可，kV/s 精確到小數點后 1 位）；

5．耐壓時間可設定（通過觸摸屏和計算機均可，精確到整數個位）；

6．試品膜長度寬度可根據實際尺寸設定，X 軸、Y 軸測試點間距（步距）可設定；

6．可記錄實驗次數；自動計算統計數據，給出平均值、中值、方差等結果；

7．實時電壓、電流波形圖顯示；

8．可檢測記錄實驗擊穿電壓和電流、漏電流。

9．50 點試驗自動完成，中間無需人工介入；

10．采用工業級 8 寸高分辨率彩色液晶觸摸屏，提供交互式操作界面；

11．通過 WiFi 無線網絡與上位機電腦連接，在電腦上實現遠程操控試驗，獲取試驗數據，存儲統計打印試驗結果。兩者之間通過無線連接，阻斷儀器的高壓可能對電腦和操作人員的安全隱患。

12．試驗方法：電極法 50 點自動完成、電極法手動移點、元件法(含電容器成品試驗)。

三、主要技術參數

1.輸出電壓：DC/AC 0～20kV(有效量程 5%-90%）

2.輸出電壓、測量電壓精度≤2％。

3.升壓速度：0.1～1kV/S 可調.

4.擊穿保護：當試樣被擊穿時，能在 0.1s 內切斷電源5.跳閘電流：1～30mA 連續可調

6.實驗次數：1～50 次

7.耐壓時間：0～9999s

8.測試方法：快速升壓法

9.所有性能指標都必須滿足 GB/T13542.3-2006 和 GB/T13542-2009 標準中規定的電氣強度試驗儀器的技術要求。

10.安全性：儀器設計充分考慮了使用安全性，有接地保護、高壓倉門開關操作保護、

過壓保護、過流保護、急停保護等。

11、接地電阻 4Ω。

12、尺寸大?。杭s 800mm（長）*750mm（深）*15
